SEU Cable

Date:2020-07-24

SEU Cable

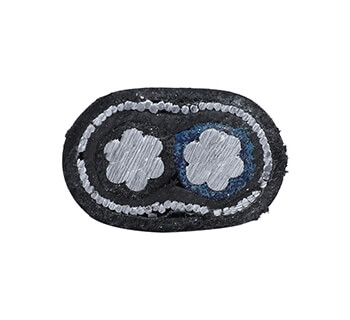

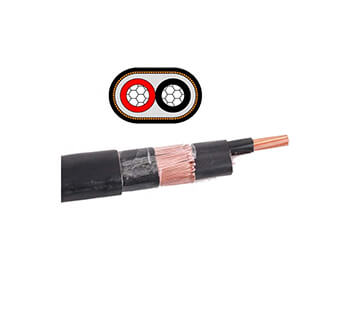

Copper Conductor Concentric Cable2.jpg 2 Core Aluminum Concentric Cable 16mm.jpg

Aplicaciones

Se usa como cable de entrada que se conecta desde el circuito de distribución hasta el medidor.

Construcción

Es un conductor compactado de aleación de aluminio serie 8000, con aislamiento XLPE. Dos fases dispuestas paralelamente son cubiertas por cinta poliéster con fibra de vidrio. Encima de ésta va el conductor neutro (hilos de aleación de aluminio serie 8000 en forma helicoidal concéntrica).

Chaqueta de PVC-UV gris.

Características

•Tensión máxima de operación: 600 V.

•Temperatura máxima de operación: 90 °C.

Normas

UL 854, NTC 4564

Applications

Entrance cable, which connects from the distribution circuit to the meter panel.

Construction

Compact conductor in aluminum alloy 8000 series, with XLPE insulation. Two phases laid parallel are covered by a poly- ester tape with glass fiber. Above the tape, goes a neutral conductor (wires of alumi- num alloy 8000 series in a concentric heli- coidal form). Grey PVC-UV overall jacket.

Features

•Maximum operating voltage: 600 V.

•Maximum operating temperature: 90 ºC.

Standards

UL 854, NTC 4564

Calibre	Conductor de fase							Conductor neutro			Dimensiones		Masa nominal		Capacidad de corriente
Fase + neutro	Nº hilos	Diámetro de cada hilo		Diámetro del conductor		Espesor de aislamiento		Nº hilos	Diámetro de cada hilo
Size	Phase conductor							Neutral conductor			Overall dimensions		Nominal mass		Ampacity
Phases + neutral	Nº wires	Diameter of wire		Conductor diameter		Insulation thickness		Nº wires	Diameter of wire
Nº x AWG		mm	mils	mm	in	mm	mils		mm	mils	mm	in	kg/km	lb/kft	A*
2 x 6 + 6	7	1,554	61,18	4,29	0,169	1,14	45	17	1,02	40,2	11,2 x 17,9	0,44 x 0,70	227	153	60
2 x 4 + 4	7	1,961	77,20	5,41	0,213	1,14	45	16	1,30	51,2	12,9 x 20,7	0,51 x 0,81	314	211	75
2 x 2 + 2	7	2,472	97,32	6,81	0,268	1,14	45	15	1,69	66,5	15,1 x 24,3	0,59 x 0,95	450	302	100
2 x 1 + 1	18	1,732	68,19	7,60	0,299	1,40	45	14	1,96	55,1	17,3 x 27,8	0,68 x 1,09	579	389	115
2 x 1/0 + 1/0	18	1,944	76,54	8,55	0,337	1,40	55	18	1,96	55,1	18,3 x 29,7	0,72 x 1,17	696	468	135
2 x 2/0 + 2/0	18	2,183	85,94	9,57	0,337	1,40	55	18	2,16	55,1	19,7 x 32,2	0,78 x 1,27	835	561	150
2 x 3/0 + 3/0	18	2,452	96,54	10,80	0,425	1,40	55	24	2,10	55,1	20,9 x 34,6	0,82 x 1,36	1007	677	175
2 x 4/0 + 4/0	18	2,754	108,4	12,10	0,476	1,40	55	31	2,11	55,1	22,2 x 37,2	0,87 x 1,46	1234	829	205
2 x 4 + 6	7	1,961	77,20	5,41	0,213	1,14	45	11	1,23	40,2	12,3 x 20,1	0,48 x 0,79	289	194	75
2 x 2 + 4	7	2,472	97,32	6,81	0,268	1,14	45	26	1,02	40,2	14,3 x 23,5	0,56 x 0,93	407	273	100
2 x 1/0 + 2	18	1,944	76,54	8,55	0,337	1,40	55	22	1,40	55,1	17,7 x 29,2	0,70 x 1,15	628	422	135
2 x 2/0 + 1	18	2,183	85,94	9,57	0,337	1,40	55	28	1,40	55,1	19,3 x 31,8	0,76 x 1,25	756	508	150
2 x 4/0 + 2/0	18	2,754	108,4	12,10	0,476	1,40	55	44	1,40	55,1	22,3 x 37,3	0,88 x 1,47	1106	743	205

* Capacidad de corriente permitida en conductores aislados, a 30 ºC de temperatura ambiente y 90 ºC de temperatura en el conductor.

* Allowed ampacities of insulated conductors, based on 90 ºC of the conductor and 30 ºC ambient temperature.
