Câbles Moyenne Tension d’énergie NF C 33 223 (S23)

HN 33-S-24, NF C 33-223, UTE C 33-223, NF C 33-226, CEI 60502-2, HN 33-S-27, NF C 33-210

Send E-mail Get Price Now

NF C 33-223 / NM 06.3.258

Utilisation

Réalisation de liaisons moyenne tension urbaine et rurale

Réseaux moyenne tension dans l’industrie privée

Posé directement sans protection mécanique supplémentaire

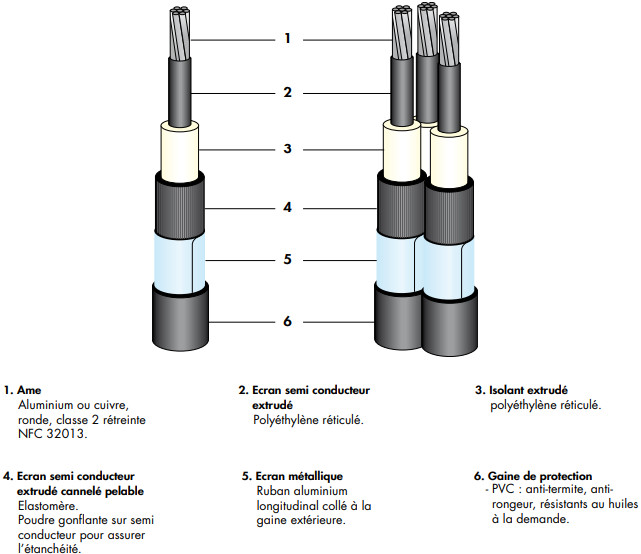

Description

Âme rigide câblée en aluminium ou en cuivre de classe 2

Écran semi-conducteur extrudé

Isolant PR / XLPE

Écran semi-conducteur extrudé cannelé et pelable + poudre gonflant

Ruban alu adhérent à la gaine (posé en long)

Gaine en PVC de haute résistance mécanique non propagateur de flamme (catégorie C2 NF C 32-070 / NM 06.3.003, et résistant à l’eau type AD8

Points particuliers

Tension nominale Uo/U (Um) : entre 6/10 (12) KV et 18/30 (36) KV

Tension d’essai : 3.5 Uo (KV)

Température de pose : 0°C à 35°C

Constitution

Triple extrusion simultanée du semi-conducteur interne, isolant et semi-conducteur externe cannelé.

L’étanchéité longitudinale est assurée par une poudre gonflant.

Le câble est isolé en polyéthylène réticulé à champ radial.

Fiche Technique

Code Imacab	Section (mm²)	Diamètre sur isolant approx (mm)		Diamètre extérieur approx (mm)	Self induction (mH/Km)	Capacité (uF/Km)	Masse total du câble (Kg/Km)	Royon de courbure mini (sur touret ou câble posé) (mm)	Conditionnement T : Touret (m)
Code Imacab	Section (mm²)	mini	maxi	Diamètre extérieur approx (mm)	Self induction (mH/Km)	Capacité (uF/Km)	Masse total du câble (Kg/Km)		Conditionnement T : Touret (m)
Cuivre unipolaire Tension 12 / 20 (24 KV)
M3C50T12	50	20.3	21.3	29.0	0.43	0.17	1100	460	T 1000
M3C95T12	95	23.2	25.4	34.0	0.41	0.21	1620	510	T 1000
M3C150T12	150	26.1	28.5	37.0	0.36	0.25	2200	560	T 1000
M3C240T12	240	30.0	32.6	41.5	0.34	0.30	3260	630	T 1000
Cuivre unipolaire Tension 15 / 25 (30 KV)
M3C50T15	50	21.4	22.7	30.5	0.45	0.15	1210	460	T 1000
M3C95T15	95	24.3	27.5	35.4	0.41	0.18	1900	530	T 1000
M3C150T15	150	27.9	30.5	38.6	0.38	0.21	2450	580	T 1000
M3C240T15	240	31.2	34.9	43.1	0.35	0.25	3500	650	T 1000
Cuivre unipolaire Tension 18 / 30 (36 KV)
M3C50T18	50	24.9	27.2	35.1	0.47	0.14	1400	527	T 1000
M3C95T18	95	28.2	30.7	38.2	0.43	0.17	1920	575	T 1000
M3C150T18	150	31.1	33.8	42.5	0.40	0.18	2500	638	T 1000
M3C240T18	240	35.0	37.9	47.4	0.36	0.22	3630	715	T 1000
Aluminium unipolaire Tension 12 / 20 (24 KV)
M3A50T12	50	20.3	21.3	25.0	0.43	0.17	840	460	T 1000
M3A95T12	95	23.2	25.4	32.5	0.41	0.21	1110	510	T 1000
M3A150T12	150	26.1	28.5	37.0	0.36	0.25	1380	560	T 1000
M3A240T12	240	30.0	32.6	41.5	0.34	0.30	1795	630	T 500
M3A630T12	630	42.5	45.5	52.5	0.31	0.44	3520	800	T 500
Aluminium unipolaire Tension 15 / 25 (30 KV)
M3A50T15	50	21.4	22.7	30.5	0.45	0.15	950	460	T 1000
M3A95T15	95	24.3	27.5	35.4	0.41	0.18	1230	530	T 1000
M3A150T15	150	27.9	30.5	38.6	0.38	0.21	1510	580	T 1000
M3A240T15	240	31.2	34.9	43.1	0.35	0.25	1950	650	T 1000
Aluminium unipolaire Tension 18 / 30 (36 KV)
M3A50T18	50	24.9	27.2	35.1	0.47	0.14	1125	530	T 1000
M3A95T18	95	28.2	30.7	38.2	0.42	0.17	1440	580	T 1000
M3A150T18	150	31.1	33.8	42.5	0.40	0.18	1720	640	T 1000
M3A240T18	240	35.0	37.9	47.4	0.36	0.22	2170	720	T 1000
M3A630T18	630	46.5	50.1	58.3	0.31	0.35	3950	880	T 500
Aluminium unipolaire Tension 18 / 30 (36 KV)
M3A50T18	50	24.9	27.2	35.1	0.47	0.14	1125	530	T 1000
M3A95T18	95	28.2	30.7	38.2	0.42	0.17	1440	580	T 1000
M3A150T18	150	31.1	33.8	42.5	0.40	0.18	1720	640	T 1000
M3A240T18	240	35.0	37.9	47.4	0.36	0.22	2170	720	T 1000

Code Imacab	Section nominale (mm²)	Diamètre sur isolant approx (mm)	Rayon de courbure (mm)	Masse approxi (Kg/Km)	Intensité		Chute de tension cosj=0.8 (VA/Km)	Conditionnement T : Touret (m)
Code Imacab	Section nominale (mm²)	Diamètre sur isolant approx (mm)	Rayon de courbure (mm)	Masse approxi (Kg/Km)	Air Libre (30°C)	Enterré (20°C)	Chute de tension cosj=0.8 (VA/Km)	Conditionnement T : Touret (m)
Aluminium tripolaire Tension 12 / 20 (24 KV)
M3AC50T12	3x1x50	63	500	2600	190	180	1.27	T 500
M3AC95T12	3x1x95	71	570	3420	290	260	0.69	T 400
M3AC150T12	3x1x150	78	630	4200	375	335	0.49	T 400
M3AC240T12	3x1x240	89	720	5500	510	440	0.33	T 300
Aluminium tripolaire Tension 18 / 30 (36 KV)
M3AC50T18	3x1x50	76	610	3500	190	180	1.27	T 400
M3AC95T18	3x1x95	84	670	4400	290	260	0.69	T 350
M3AC150T18	3x1x150	91	730	5300	375	335	0.49	T 250
M3AC240T18	3x1x240	99	790	6700	510	440	0.33	T 200
