Aluminio CABLES SEMIAISLADOS O ECOLÓGICOS

DESCRIPCIÓN GENERAL

Cable de un conductor de cobre, aluminio, (AAC) o aluminio con alma de acero (ACSR), con pantalla

semiconductora extruida sobre el conductor y aislamiento-cubierta de polietileno de cadena cruzada (XLPE)

en color negro.

Construcción

Los conductores de cobre se fabrican en temple duro.

Los conductores de aluminio se fabrican con aleación 1 350 en temple duro (H19).

Los conductores de ACSR se fabrican con aluminio aleación 1 350 en temple duro (H19) y alma de acero.

Aislamiento-cubierta color negro que lo hace resistente a la luz solar.

Estos cables al no contar con pantalla de aislamiento se consideran como no aislados por lo que, deberán someterse a los cuidados y precauciones de cables sin aislamiento.

Los conductores de aluminio semiaislados o ecológicos tipo A.A.C., A.C.S.R. y son cableados concéntricamente, y son construidos con alambres de aleación 1350-H19, sobre el conductor metálico se aplica un primer recubrimiento de material semiconductor, posteriormente se aisla con una capa uniforme de polietileno reticulado (XLPE). Su forma de embalaje son carretes en longitudes de acuerdo a las necesidades del cliente.

Aplicaciones

Los conductores de aluminio semiaislados o ecológicos del tipo A.A.C. (All Aluminum conductor), A.C.S.R. (Aluminum Conductor Steel Reinforced) con trenzados clases AA y A son utilizados para líneas de transmisión y distribución de energía eléctrica, en zonas arborizadas o industriales. Su tensión de servicio para todas las aplicaciones varía en función del espesor de la pared de aislamiento pudiendo ser de 15 kV y 25 kV.

Especificaciones

• ASTM B230: Alambres de aluminio, aleación 1350-H19 para propósitos eléctricos.

• ASTM B231: Conductores trenzados de aluminio tipo 1350-H19 en capas concéntricas.

• ASTM B232: Conductores trenzados de aluminio reforzados con acero (A.C.S.R.)

• ANSI/NEMA WC-70 ICEA S-66-524: Conductores resistentes a la intemperie cubiertos con Polietileno reticulado XLPE.

• ABNT EB-2173: Conductores cubiertos con Polietileno reticulado XLPE, para uso en zonas arborizadas de 15 y 25 kV.

• ABNT/NBR 11873: Cables cubiertos con material polimérico XLPE para redes aéreas compactadas de distribución en tensiones de 13.8 kV a 34.5 kV.

Además de todos los requerimientos del National Electrical Code.

Aluminio CABLE CUBIERTO PARA REDES COMPACTAS

Construcción

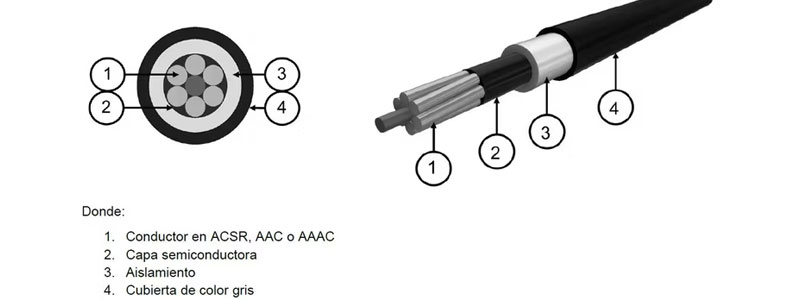

Los conductores cubiertos para redes compactas tipo A.A.C., A.C.S.R. y A.A.A.C. son cableados concéntricamente, y son construidos con alambres de aluminio, sobre el conductor metálico se aplica un primer recubrimiento de material semiconductor, posteriormente se aisla con una capa uniforme de polietileno reticulado (XLPE) o LDPE y una cubierta en XLPE o HDPE antitracking. Su forma de embalaje son carretes en longitudes de acuerdo a las necesidades del cliente.

Aplicaciones

Los cables cubiertos para redes compactas del tipo A.A.C. (All Aluminum conductor), A.C.S.R. (Aluminum Conductor Steel Reinforced) con trenzados clases AA y A son utilizados para líneas de transmisión y distribución de energía eléctrica, en zonas arborizadas o industriales. Su tensión de servicio para todas las aplicaciones varía en función del espesor de la pared de la cubierta pudiendo ser de 15 kV y 25 kV.

Especificaciones

• ASTM B230: Alambres de aluminio, aleación 1350-H19 para propósitos eléctricos.

• ASTM B231: Conductores trenzados de aluminio tipo 1350-H19 en capas concéntricas.

• ASTM B232: Conductores trenzados de aluminio reforzados con acero (A.C.S.R.)

• ASTM B399: Conductores trenzados de aluminio aleación 6201 - T81.

• NTC 5909: Cables de potencia cubierto (semiaislados) no apantallados de 15 kV - 46 kV, para uso en líneas aéreas de distribución de energía eléctrica.

• ANSI/ICEA S-121-733: Estándar para cable ecológico - semiaislado líneas aéreas.

Además de todos los requerimientos del National Electrical Code.
