Conductor AAAC 6201

Date:2020-07-24

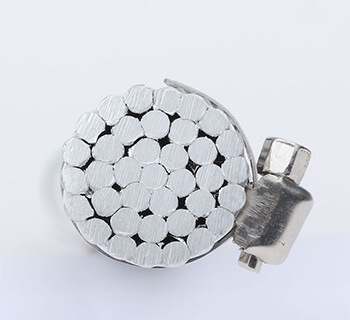

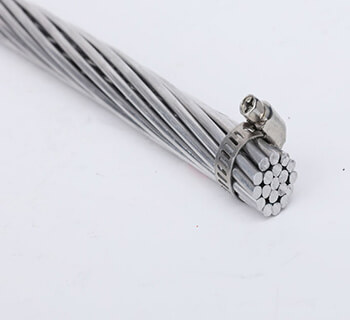

Conductor Cable AAAC 6201

Aplicaciones

Se usa en líneas aéreas de transmisión

y distribución, y sistemas de protección

contra rayos.

Construcción

Es un conductor compuesto por hilos de

aleación de aluminio 6201-T81 cableados

concéntricamente.

Características

• Buena relación carga de rotura/peso, lo

que lo hace muy útil cuando se diseñan

las líneas con consideraciones de flecha.

• Buena resistencia a la corrosión.

Normas

NTC 2729, NTC 2730, ASTM B-398,

ASTM B-399.

Applications

Overhead transmission and distribution lines and protection systems against lightning.

Construction

Conductor made of concentric-stranded 6201-T81 aluminum alloy wires.

Features

• Very good strength-to-weight ratio, which makes it useful when line designs are sag focused.

• Good resistance to corrosion.

Standards

NTC 2729, NTC 2730, ASTM B-398, ASTM B-399.

AAAC 6201

Nombre clave	Calibre del conductor		Calibre de conductor ACSR equivalente	Hilos	Diámetro de cada hilo		Diámetro del cable		Masa		Carga a la rotura		Resistencia c.c. a 20 °C		Capacidad de corriente
Nombre clave	Calibre del conductor		Calibre de conductor ACSR equivalente	Hilos	Diámetro de cada hilo		Diámetro del cable		Masa		Carga a la rotura		Resistencia c.c. a 20 °C		Sol, no viento	Sol y viento	No sol y viento
Code Word	Conductor size		Size and stranding of ACSR equivalent	Wires	Wire diameter		Cable diameter		Mass		Rated strength		Nominal d.c.		Ampacity
	Conductor size		Size and stranding of ACSR equivalent		Wire diameter		Cable diameter		Mass		Rated strength		Resistance at 20 °C		Sun, no wind	Sun and wind	No sun and wind
	kcmil	mm²	AWG or kcmil		mm	mils	mm	in	kg/km	lb/kft	kgf	kips	W/ km	W/kft	A*
Akron	30,58	15,5	6	7	1,68	66,1	5,04	0,198	42,5	28,6	502	1,107	2,161	0,6588	62	107	111
Alton	48,69	24,7	4	7	2,12	83,4	6,36	0,25	67,7	45,5	799	1,762	1,358	0,4138	85	143	150
Ames	77,47	39,2	2	7	2,67	105,2	8,02	0,316	107,7	72,4	1272	2,804	0,853	0,2601	119	191	201
Azusa	123,3	62,4	1/0	7	3,37	132,7	10,1	0,398	171,4	115,2	1939	4,275	0,536	0,1635	164	256	271
Anaheim	155,4	78,6	2/0	7	3,78	149	11,4	0,447	216,1	145,2	2445	5,390	0,425	0,1297	192	296	315
Amherst	195,7	99,3	3/0	7	4,25	167,2	12,7	0,502	272,1	182,8	3079	6,787	0,338	0,1030	226	342	365
Alliance	246,9	125	4/0	7	4,77	187,8	14,3	0,563	343,2	230,7	3884	8,563	0,268	0,0816	265	395	424
Butte	312,8	159	266,8	19	3,26	128,3	16,3	0,642	434,8	292,2	4767	10,508	0,211	0,0644	313	460	495
Canton	394,5	200	336,4	19	3,66	144,1	18,3	0,721	548,5	368,6	6013	13,256	0,168	0,0511	368	532	575
Cairo	465,4	236	397,5	19	3,98	156,5	19,9	0,783	647	434,8	7092	15,636	0,142	0,0433	413	590	640
Darien	559,5	284	477	19	4,36	171,6	21,8	0,858	777,9	522,8	8527	18,798	0,118	0,0360	468	663	720
Elgin	652,4	331	556,5	19	4,71	185,3	23,5	0,927	907	609,6	9943	21,920	0,101	0,0309	520	729	795
Flint	740,8	375	636	37	3,59	141,5	25,2	0,991	1030	692,2	11048	24,356	0,089	0,0272	566	790	863
Greeley	927,2	470	795	37	4,02	158,3	28,1	1,11	1289	866,3	13827	30,483	0,071	0,0217	660	908	996
-	1077,4	547	954	61	3,38	132,9	30,4	1,2	1498	1007	15891	35,032	0,061	0,0187	733	998	1099
-	1165,1	590	1033,5	61	3,51	138,2	31,6	1,24	1620	1089	17183	37,882	0,057	0,0173	771	1045	1153
-	1259,6	638	1113	61	3,65	143,7	32,8	1,29	1751	1177	18578	40,958	0,052	0,0160	812	1096	1211
-	1348,8	685	1192,5	61	3,78	148,7	34	1,34	1875	1260	19894	43,857	0,049	0,0149	850	1143	1265
-	1439,2	729	1272	61	3,9	153,6	35,1	1,38	2001	1345	21226	46,795	0,046	0,0140	886	1187	1315

* Capacidad de corriente de conductores desnudos al aire libre, con base en temperatura ambiente de 25 °C, temperatura en el conductor 75 °C, velocidad del viento 0,6 m/s, emisividad del conductor 0,5, radiación solar 1000 W/m2 a nivel del mar.

* Allowed ampacities of bare conductors in free air, based on ambient temperature of 25 ºC, conductor temperature of 75 ºC, wind velocity 2 ft/s, conductor emisivity 0,5, solar radiation 96 W/ft2, at sea level.

Get price list by E-mail:info@qingzhou-cable.com

ACAR 1350/6201

Aplicaciones

Líneas aéreas de transmisión y distribución.

Construcción

Es un conductor compuesto por un núcleo de aleación de aluminio 6201-T81 e hilos de aluminio 1350 H-19 cableados concéntricamente alrededor del núcleo. Algunas construcciones tienen alambres de aleación y de aluminio distribuidos en la misma capa.

Características

• Buena relación carga de rotura/peso, lo que lo hace muy útil cuando se diseñan las líneas con consideraciones de capacidad de corriente y de flecha.

• Buena resistencia a la corrosión.

Normas

ASTM B-524.

Applications

Overhead transmission and distribution lines.

Construction

Conductor formed by a 6201-T81 aluminum alloy core and 1350 H-19 aluminum wires concentrically cabled around the core. Some constructions have wires in aluminum alloy and aluminum distributed in the same layer.

Features

• Very good strength-to-weight ratio, which makes it useful makes it very useful when designing lines taking into account current capacity and sag.

• Good resistance to corrosion.

Standards

ASTM B-524.

Calibre del conductor		Hilos					Diámetro total		Masa
		Nº total de hilos	Al 1350 Nº hilos	Al 6201 Nº hilos	Diámetro de cada hilo
Size		Stranding					Overall cable diameter		Mass
		Total Nº of wires	Nº of 1350 wires	Nº of 6201 wires	Wire diameter
AWG or kcmil	mm²				mm	mils	mm	in	kg/km	lb/kft
4	21,1	7	4	3	1,961	77,220	5,88	0,23	58,22	39,12
2	33,63	7	4	3	2,473	97,365	7,42	0,29	92,55	62,19
1/0	53,51	7	4	3	3,120	122,824	9,36	0,37	147,3	98,97
2/0	67,44	7	4	3	3,502	137,892	10,51	0,41	185,6	124,7
3/0	85,03	7	4	3	3,933	154,827	11,80	0,46	234,0	157,3
195,7	99,16	7	4	3	4,247	167,204	12,74	0,50	272,9	183,4
4/0	107,22	7	4	3	4,416	173,864	13,25	0,52	295,1	198,3
250	126,68	19	12	7	2,914	114,708	14,57	0,57	348,8	234,4
300	152,01	19	12	7	3,192	125,656	15,96	0,63	418,6	281,3
350	177,35	19	15	4	3,447	135,724	17,24	0,68	488,7	328,4
350	177,35	19	12	7	3,447	135,724	17,24	0,68	488,3	328,1
355	179,88	19	12	7	3,472	136,690	17,36	0,68	495,3	332,8
392,5	198,88	37	24	13	2,616	102,996	18,3	0,72	547,7	368,0
400	202,68	19	12	7	3,69	145,10	18,4	0,73	558,1	375,0
450	228,02	19	12	7	3,91	153,90	19,54	0,77	627,8	421,9
450	228,02	37	18	19	2,80	110,28	19,61	0,77	627,3	421,5
450	228,02	19	15	4	3,91	153,90	19,54	0,77	628,4	422,3
465,9	236,08	19	12	7	3,98	156,59	19,89	0,78	650,0	436,8
465,9	236,08	37	18	19	2,85	112,21	19,95	0,79	649,5	436,4
500	253,35	19	12	7	4,120	162,221	20,6	0,81	697,6	468,8
500	253,35	37	18	19	2,953	116,248	20,7	0,81	697,0	468,4
500	253,35	37	30	7	2,95	116,25	20,7	0,81	698,3	469,2
500	253,35	37	24	13	2,95	116,25	20,7	0,81	697,7	468,8
550	278,69	37	18	19	3,10	121,92	21,68	0,85	766,7	515,2
550	278,69	19	15	4	4,32	170,14	21,61	0,85	768,0	516,1
600	304,02	37	18	19	3,23	127,34	22,64	0,89	836,4	562,1
600	304,02	37	24	13	3,235	127,343	22,64	0,89	837,2	562,6
650	329,36	37	18	19	3,37	132,54	23,57	0,93	906,1	608,9
650	329,36	37	24	13	3,37	132,54	23,57	0,93	907,0	609,4
700	354,70	37	30	7	3,49	137,55	24,46	0,96	977,6	656,9
700	354,70	37	18	19	3,49	137,55	24,46	0,96	975,9	655,7
700	354,70	37	24	13	3,49	137,55	24,46	0,96	976,7	656,3
739,8	374,86	37	18	19	3,59	141,40	25,14	0,99	1031	693,0
750	380,03	37	33	4	3,62	142,37	25,31	1,00	1048	704,2
750	380,03	37	30	7	3,62	142,37	25,31	1,00	1047	703,8
750	380,03	37	18	19	3,62	142,37	25,31	1,00	1046	702,6
750	380,03	37	24	13	3,62	142,37	25,31	1,00	1046	703,2
800	405,37	37	18	19	3,735	147,043	26,14	1,03	1115	749,4
800	405,37	37	24	13	3,735	147,043	26,14	1,03	1116	750,1
850	430,70	37	18	19	3,85	151,57	26,95	1,06	1185	796,2
850	430,70	37	24	13	3,85	151,57	26,95	1,06	1186	797,0
853,7	432,58	37	24	13	3,86	151,90	27,01	1,06	1191	800,4
853,7	432,58	37	30	7	3,86	151,90	27,01	1,06	1192	801,2
900	456,04	37	18	19	3,96	155,96	27,7	1,1	1255	843,1
900	456,04	37	24	13	3,961	155,963	27,73	1,09	1256	843,8
900	456,04	37	30	7	3,96	155,96	27,7	1,1	1257	844,6
918	465,16	37	18	19	4,00	157,51	28,0	1,1	1280	859,9
927,2	469,82	37	18	19	4,02	158,30	28,1	1,1	1293	868,6
950	481,37	37	18	19	4,07	160,24	28,49	1,12	1324	889,9
950	481,37	37	30	7	4,070	160,236	28,5	1,1	1327	891,5
950	481,37	37	24	13	4,070	160,236	28,49	1,12	1326	890,7
